车载式升降机的性能与工作装置

发布日期：2020-01-18 00:00:00 作者：点击：

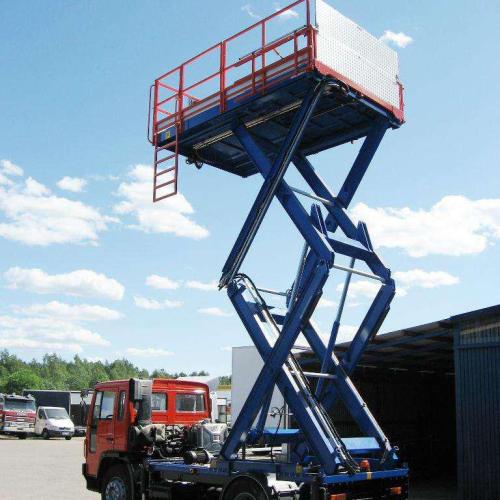

车载式升降机是把升降机安装在汽车上的高空作业设备。由专用底盘、工作臂架、三维全旋机构、柔性夹紧装置、液压系统、电气系统和安全装置等部分组成。

产品性能编辑

专用底盘

由发动机、车架、行走机构、转向机构等组成。考虑到工作可靠性、噪声、排放等方面综合要求，优选康明斯B3.3～C60型工程机械专用柴油发动机，该发动机为直列4缸水冷、自然吸气发动机，带全程调速器，运行平稳，具有热效率高、比油耗低、排放污染少等特点。由于台车行驶速度低，综合考虑作业安全性和经济性，车架采用刚性连接式，不设悬架机构，轮胎选用高负荷实心橡胶轮胎。

行走方式为液压驱动，直接选用进口马达与减速机一体化的内藏式行走减速机，设有快慢速两挡行驶速度，满足车辆在不同环境下行驶要求。在坡道行驶时行走机构具有自制动功能，同时还设离合装置，在出现故障时方便拖行。转向机构采用液压油缸驱动的连杆式转向机构。

工作装置

工作装置由回转台、工作臂架、伸缩软链等组成。回转台通过回转支承安装在车架上，由回转机构驱动，可实现360。全回转。回转机构包括行星减速机、常闭式制动器、液压马达等构成，与回转支承采用外啮合传动方式。

工作臂架与回转台连接，为3级伸缩臂式结构，臂架采用四边形圆角截面，各工作臂间采用尼龙滑块导向。伸缩油缸直接推动第二节臂，第三节臂在链条伸缩机构的作用下和第二节臂同步伸缩。臂架由变幅油缸推动进行变幅，所有铰接点均采用自润滑轴承，降低保养要求，所有需要润滑的点都设有加油口，可以方便地进行保养。为方便维修保养，所有油缸、管路外置，管路和电缆均有保护拖链。
